Sable Promethion Core小動物代謝行為表型分析系統
Sable Promethion Core代謝行為表型分析系統是一套可同步監測小鼠、大鼠、豚鼠等小型嚙齒動物的代謝表征（能量消耗，RQ，VO2，VCO2、飲食/飲水/體重監測）、運動表征（自主活動、跑輪運動、跑步運動）和心電等生理體征進行實時監測記錄的多功能系統，可用于動物生物鐘/晝夜節律研究、能量代謝、營養不良癥/肥胖癥/糖尿病模型藥物代謝、缺氧等研究。
設備名稱：小動物能量代謝監測系統 代謝與行為學表型分析系統 Metabolic and Behavioral Phenotyping System
制 造 商：Sable Systems公司 產 地：美國
品 牌：Sable
型 號：Promethion Core
技術問題見：［技術規格］ 商品報價見：［訂貨指南］
主要功能用途
美國Sable Systems公司Promethion Core高分辨率多路復用代謝行為表型分析系統是一套可對小鼠、大鼠、豚鼠等小型嚙齒動物的代謝表征（如呼吸熵、飲食/飲水/體重）、運動表征（自主活動、跑輪運動、跑步機運動）和體溫、心率、血壓及血糖等生理指標的同步監測的多功能系統，定性定量測量分析動物行為活動及其與呼吸代謝的相互關系，可用于動物生物鐘/晝夜節律研究(Circadian Study)、熱量限制研究(Caloric Restriction Study)、食物或飲料選擇研究(Food or Drink Choice Study)、熱中性實驗（Thermoneutrality）、肥胖和高脂肪飲食研究（High Fat Diet Study）、糖尿病、棕色脂肪組織研究（Brown Adipose Tissue Study）、活動和運動研究（Activity and Exercise Study）以及心血管等代謝相關性疾病模型研究。
性能特點
Promethion Core系統采用模塊化設計，可以根據當前的具體需求進行系統配置，而隨著研究問題的拓展，系統可以靈活地進行相應的擴展升級配置。
1、快速籠舍內氣體交換
Sable Promethion Core系統采用抽氣式呼吸代謝測量模式，測試籠的換氣速率極快，小鼠系統為2升/分鐘，大鼠系統為3.5升/分鐘，實現每小時15次的全籠空氣交換（full cage air exchange），達到IACUC對于小鼠能量代謝測量所制定的標準。
2、代謝和行為信息采集同步化
Promethion Core系統同步采集包括代謝數據與動物活動、食物和飲水的攝取、動物體重、動物自主活動及跑輪運動等所有籠內傳感器獲得的數據信息，并以每秒1次頻次同步更新。數據同步立體化采集生成信息豐富原始數據流，完全符合GLP的原始數據合規要求。
3、采樣循環時間短
采樣循環時間（cycle time）即從第1籠開始測量依次執行全部動物采樣后，再回到第1籠實施新一輪采樣所需的時間。Promethion Core系統的氣體檢測單籠單次耗時短至15秒，單次循環時間僅為2.5分鐘。循環時間短，采樣頻率越高，確保獲得高解析度的代謝數據。
4、SableHD 高分辨率采樣技術（SableHD High Definition Technology）
Promethion Core系統利用SableHD高分辨采樣技術，提供高分辨率、采樣率和準確性的代謝和行為測量數據。SableHD模式下能以0.001%（O2）至0.0001%（CO2）的高分辨率采集呼吸數據， 0.0001kPa分辨率測定水蒸汽分壓值，對進食/飲水/體重分辨率可達0.002g。
代謝數據的時間分辮率越好，越容易捕捉到代謝率過程突然變化細節，比如從靜息轉換到運動狀態，可以準確地記錄快速變化事件，便于研究者更清楚地掌握代謝和行為的精細過程。
5、水蒸汽稀釋作用的補償校正
Promethion Core系統的氣體分析模塊均內置水蒸汽壓力分析儀，同時可監測O2、CO2和水蒸汽分壓數據。系統利用水蒸汽壓力分析儀的讀數，通過數學方法精確排除水蒸汽稀釋作用實現對O2和CO2濃度進行流量校正，確保系統測量精度和穩定性。無須對供氣實施化學除濕或水蒸汽物理冷凝除濕處理，并確保動物吸入的是有正常相對濕度的空氣。
6、多重復用與多路并行測量可選
Promethion Core系統的多重復用測量模式，即多個籠舍共用一個氣體分析模塊。分析模塊依次對各測試籠氣體巡回采樣分析，所有籠為采樣測試完成為一個采樣循環。每個籠采樣時間固定，因此系統配置籠位數量越多，則單次循環時間越長，系統總的采樣頻次和采樣速度降低。
如需更快的代謝監測速度，可為每個籠舍配置單獨的氣流發生器和氣體分析模塊，采用并行連續測量系統架構。
7、應用模塊和檢測通量的可擴展性
Promethion Core 系統基于8籠或16籠機架模塊，每個籠架具有獨立的質量流量控制器、氣泵、氣體分析儀及板載采集和控制單元。系統氣體分析儀、氣流發生與控制儀、軟件以及接口可通用。多個8籠和16籠系統可以聯網（Multiple 8-cage and 16-cage systems），同時容納8-上百只動物的同步收集代謝和行為測量的數據顯示，以提高并行實驗處理通量和測試數據最高可重復性。
Promethion Core系統還可集成更多功能應用模塊，包括提供用于溫控研究的環境控制箱、用于監測跑步狀態下小鼠或大鼠的能量代謝的小動物跑輪監測、跑步機模塊、紅外線探頭框架的自主活動監測模塊和CleverHome Scan行為分析系統。
此外，還可使用穩定同位素氣體、甲烷及揮發性有機化合物（VOC）氣體分析儀和腸道微生物群（gut microbiome）活性監測選項，兼容生理參數遙測系統,同步監測體溫、血壓、心電及血糖等，都可以被有機整合和同步監測。
8、意外停電時備用電池保障
Promethion Core 系統每個機架都有一個小時的備用電池，可在電源中斷時不間斷地進行數據采集。
9、基于Web瀏覽器的數據管理
Promethion Core 系統所有采集到的研究參數，如能量消耗，食物和水分攝取次數和攝取模式，總的活動量和轉輪次數，體重等，原始數據都與系統時間高度同步化，可以被完全訪問、提取、可追溯。
Promethion Core 系統利用IM-3采集引擎（IM-3 Acquisition Engine），無須PC采集數據，可從基于Web瀏覽器的數據管理應用程序，通過有線或無線以太網從桌面或移動設備安全地訪問系統生成的數據。
10、Promethion Live軟件包實時監測與分析
Promethion live軟件具備強大的系統控制、實驗設計、 數據顯示、數據處理和數據分析等功能，獲取動物代謝和行為學數據流,圖表和圖譜。
用 Promethion Live可在實驗期間查看測量的每個參數，例如跑步速度、消耗的食物或消耗的能量（數據顯示）。該軟件提供分組數據的平均值（±SD;±SEM）或中位數，用于實時統計比較和實驗評估。
Promethion Live可安裝在多臺不同電腦上使用。
主要技術規格
Sable Promethion Core代謝行為表型分析系統各功能模塊技術規格如下。
1、氣體分析與流量控制模塊（Gas Analyzers and Flow Generators） | |
1）O2監測 | |
檢測范圍 | 0 - 100% |
檢測精度 | 讀數的0.1%（2 - 100%范圍） |
分辨率 | 0.00% |
讀數漂移 | <0.01%/hr（恒定溫度，N2流量50 ml/min) |
傳感器類型 | 燃料電池 |
傳感器壽命 | 在常規有氧環境下3年 |
2）CO2監測 | |
檢測范圍 | 0 - 5% |
檢測精度 | 讀數的1%，通常超過0 - 5% |
分辨率 | 0.00% |
漂移 | <0.001%/hr（恒定溫度，N2流量50 ml/min) |
傳感器類型 | 雙波長非色散紅外傳感器 |
3）水蒸汽監測 | |
檢測范圍 | 0 - 6 kPa水蒸汽壓力 |
檢測精度 | 讀數的1%（0-5 kPa范圍） |
分辨率 | 0.0001 kPa |
漂移 | <0.01kPa/hr（溫度恒定，N2流量恒定，50 ml/min) |
傳感器類型 | 薄膜電容傳感器 |
4）大氣壓力（Barometric Pressure）監測 | |
檢測精度 | 讀數的0.1% |
分辨率 | 0.0001 kPa |
5）采樣器（Subsampler） | |
流量 | 0 - 1000 ml/min |
流量精度 | 讀數的2% |
6）溫度調控（Temperature Regulation） | |
檢測精度 | 0.2℃（0 - 60℃） |
有效值 | 0.02 ℃ RMS |
分辨率 | 0.001℃ |
7）籠內氣流監測（Cage Flow） | |
檢測范圍 | 每通道0 - 5 SLPM (16 channels, pull mode) |
檢測精度 | 讀數的2%（0 - 5 SLPM內） |
分辨率 | 0.001 ml/min |
傳感器類型 | 壓差 |
8）真空壓力監測（Vacuum Pressure Measurement） | |
檢測精度 | <讀數的1% |
分辨率 | 0.001 kPa |
9）通訊接口 | TCP/IP網絡接口CAN協議數據傳輸；Sable Bus接口 |
10）CGF電源要求 | 12VDC，16A通用適配器 |
2、甲烷氣體分析儀（Methane Gas Analyzer） | |
1）取樣條件 | |
取樣溫度 | -40℃ - -50℃ |
環境溫度 | +5℃ - +45℃ |
環境濕度 | 0-99%的相對濕度，不冷凝 |
工作電源 | 10-30 VDC 或110/240 VAC |
120W電源/充電器； | |
100Wh內部電池3小時續航時間 | |
2）檢測精度（@1秒/10秒/100秒） | |
CH4 | 0.9 ppb/0.3 ppb/0.1 ppb |
CO2 | 6 ppm/2 ppm/1 ppm |
水蒸汽 | 200 ppm/60 ppm/30 ppm |
3）測量范圍 | |
CH4 | 0-100 ppm |
CO2 | 0-20000 ppm |
水蒸汽 | 0-30000 ppm |
4）流量時間響應 | 3 Hz |
5）數據輸出方式 | WiFi/Ethernet/USB/MIU connection (8 ports)/RS-232 |
3、穩定同位素氣體分析儀（Stable Isotope Gas Analyzer） | |
1）檢測精度（@1秒/10秒/100秒） | |
13C | 3.0‰/1.0‰/0.30‰ |
18O | 16‰/5‰/2‰ |
12CO2 | 0.8 ppm/0.30 ppm/0.10 ppm |
水蒸汽 | 200 ppm (60秒）/100 ppm（300秒） |
總不確定度 | < 1% |
2）測量范圍 | |
CO2 | 380 – 25,000 ppm（符合所有規格） |
水蒸汽 | 4,000 – 60,000 ppm |
操作范圍 | |
水蒸汽 | 0-70,000ppm（非冷凝） |
CO2 | 0-50,000ppm |
測量速率 | 可選速率1 Hz |
3）采樣條件 | |
環境濕度 | 非冷凝（0-100%RH） |
樣品溫度 | -20℃ - 50℃ |
環境溫度 | 0 - 45℃ |
輸出數字 | RS-232/以太網/USB |
工作電源 | 115/230 VAC，50/60 Hz; 66 W |
4、測試籠（小鼠） | |
籠體： | |
籠體材質 | 高溫聚砜（Polysulfone，不含BPA，耐受131℃高壓滅菌） |
籠內面積 | 530 cm2 |
籠體外形尺寸 | W 21×D 37×H 14 cm |
籠蓋： | |
籠蓋材質 | 不銹鋼（可耐受134℃高壓滅菌） |
籠蓋類型 | 實心、帶通風口 |
飼料料斗： | |
容積 | 426 cm3 |
材料 | 不銹鋼（可耐受134℃高壓滅菌） |
飲水瓶： | |
容積 | 125 mL |
瓶體材質 | 聚乙烯（可耐受120℃滅菌） |
飲水管 | 不銹鋼（可耐受134℃高壓滅菌) |
附加管路： | |
內徑 | 5.1 cm |
長度 | 10.2 cm |
管材 | 丙烯酸（Acrylic） |
支架材料： | 不銹鋼 |
可選項 | |
過濾蓋 | 包括在內 |
材料 | 聚砜（Polysulfone） |
呼吸氣流多歧管： | 包括固體和鋼絲蓋 |
材料 | 不銹鋼（可耐受134℃高壓滅菌) |
籠底板材質 | 不銹鋼 |
5、質量檢測模塊（MM-2） | |
額定負荷 | 1 Kg |
分辨率 | 0.001 g RMS |
傳感器類型 | Quad strain gauge |
數據精度 | 24位 |
非線性度 | 額定輸出的0.015 % |
滯后（Hysteresis） | 額定輸出的0.008 % |
漂移（超過2分鐘） | 額定輸出的0.01% |
工作溫度范圍 | -20 - +60℃ |
數字接口 | SableBus；CAN協議，直接數字傳輸 |
電源要求 | 5V（由Sable Bus供電） |
6、動物攝食控制模塊（AC-2 Access Control Module） | |
位置精度 | 10° |
運動速度 | 30°/sec |
RGB LED光 | |
顏色范圍 | 超過1600萬種顏色 |
最大紅色LED強度 | 420 mcd |
最大綠色LED強度 | 720 mcd |
最大藍色LED強度 | 200 mcd |
光強等級 | 256 |
通訊接口 | Sable CAN protocol via TRRS cable |
材質 | 不銹鋼結構 |
小鼠籠門禁尺寸 | W 7.8 × D4.8 × H12.1 cm |
大鼠籠門禁尺寸 | W 7.8 × D4.8 × H17.3 cm |
攝食飲水控制門禁： | |
材質 | 不銹鋼 |
門禁激活方式 | 伺服電機（需MM-1模塊控制） |
外形尺寸 | 21.8 × 38.4 × 22.9cm，帶蓋 |
7、代謝跑輪（Running Wheel） | |
材料 | 不銹鋼 |
跑輪直徑 | 4.5英寸 |
跑輪計數 | 需要CC-1機籠控制器 |
8、自主活動檢測模塊（BXYZ-M Mouse Beambreak） | |
水平位置測量（Location Measurement）： | |
位置分辨率 | 光束物理間距1 cm |
空間有效分辨率 | 0.25 cm |
掃描速率 | 450 Hz |
X方向光束數量 | 20 |
Y方向光束數量 | 36 |
Z方向測量（Rearing Measurement）： | |
位置分辨率 | 光束物理間距1 cm |
掃描速率 | 450 Hz |
光束數量 | 36 |
高度調整 | 2.5 - 11.7 cm |
環境要求（Environmental Requirements）： | |
環境溫度 | 5℃- 45℃ |
相對濕度 | 10% - 90%， non-condensing |
數字接口 | SableBus CAN協議，直接數字數據傳輸 |
電源要求 | 12-24 VDC（由SableBus提供） |
外形尺寸 | D29.2 × W44.5 × H15.2 cm |

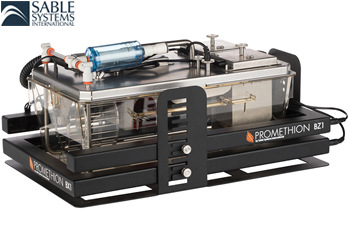

10、代謝跑步機（Metabolic Treadmill） | |
可編程速度范圍 | 0 to 100 m/min |
可編程坡范圍 | -20 - +40° |
加速度設定范圍 | 0-100 m/min2，以0.1 m/min2遞增 |
內部容積 | 3.75 L |
代謝測量空氣流量 | 3.5 L/min |
編程文件 | 15個編程配置文件，每個步驟最多45個步驟 |
內部數據記錄 | SD卡 |
外部控制 | Promethion Live軟件 |
環境溫度 | +4℃ - +45℃ |
系統兼容性 | Promethion Core完全兼容 |
手動刺激 | Push或Brush |
其他刺激設置 | 電擊, 強光, 聲音 |
電擊網格 | 電流0-5mA，0.1 mA增量可調 |
電擊持續時間 | 5 - 500毫秒 |
刺激聲 | 強度70 - 85 dB(A)，頻率5 kHz |
燈光刺激 | 20 - 14000 lux，450-475nm藍光閃光 |
外形尺寸 | H31.75 × W48.5 × D25.4cm |
11、籠控制器（Cage Controller） | |
數字接口： | |
2x SableBus接口 | CAN協議；數字傳輸（主數據總線） |
4x設備接口 | CAN協議；數字傳輸（籠數據總線，可串聯1-50個傳感器） |
附加輸入 | 跑輪旋轉計數器 |
電源要求 | 12-24VDC，通用適配器 |

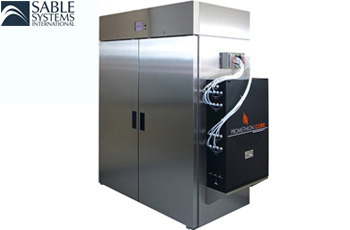

12、環境控制箱(Environmental Control Cabinet) | |
空氣對流方式（Air convection） | 風扇強制對流 |
操作界面 | 7″彩色觸摸屏 |
溫度設定范圍 | +3 - +50℃ |
溫度分辨率 | 0.1℃ |
過溫/欠溫保護等級 | Class 3.3, Din 12880 |
內部照明 | LED燈管 |
光照控制 | 0-100%, 400 lux max |
箱體材質 | 耐酸拉絲不銹鋼（DIN 1.4301） |
CAB-8控制箱： | |
外形尺寸 | W80.5 × H199 × D86 cm |
內部容積 | 499L |
CAB-16控制箱： | |
外形尺寸 | W148 × H199 × D86 cm |
內部容積 | 1239L |
箱門類型 | 實心不銹鋼拉絲門（可選的玻璃門） |
工作電源要求 | 230V/50Hz 或 115V/60Hz可選 |
內部輔助電源 | 115/230V可選 |
箱外噪音水平： | |
柜外背景噪音 | 50 dB(A) |
制冷系統故障噪音 | 58 dB(A) |
加熱系統工作噪 | 54 dB(A) |
組成配置
Sable Promethion Core代謝行為表型分析系統基本功能模塊包括能量代謝呼吸氣體監測模塊、代謝測試籠（home cage）、進食/飲水/體重監測模塊、紅外活動監測模塊（行為學，睡眠等）、數據采集與分析軟件包及電腦工作站。
1、關鍵組件（Key Components）
1.1 氣體采樣控制模塊
Promethion Core氣流發生和流量調節器 (Combined Gas Analyzers and Flow Regulation, CGF)為多重復用模式（多個測試籠位共用一套氣體氣體分析管路）。 Promethion CGF 流量發生器從多達16個鼠籠，外加一個校正籠位氣流中抽取恒定的空氣流，流量由精確的NIST可追溯的質量流量計監控。被選定的一個采樣氣流被輸送到氣體分析單元分析處理。
模塊包括多通道流量發生器和控制模塊（Flow Generator and Multiplexer)和真空氣體抽吸泵。
1.2 氣體分析模塊
1）CO2/O2/H2O三重氣體分析儀（Triple Gas Single Path Analyzer）
氣體分析儀將氧氣、 二氧化碳和水蒸氣分析儀合并成一個單元, 將分析器之間的延遲時間降到最小。具有氣壓補償和內部恒定37℃溫度控制功能，為分析提供一個穩定的環境。分析儀的自動校準，以數學計算法對呼吸產生的水蒸氣稀釋O2和CO2效應進行補償修正，確保量熱學系統測試準確性。
2）13CO2穩定同位素分析儀（Stable Isotope Analyzer）
3）甲烷氣體分析儀（Methane Analyzer）
1.2攝食監測模塊
飼料漏斗（Magnetic Mount Food Hopper）由不銹鋼制成，可高壓滅菌。內置碎屑收集器托盤（crumb catcher tray）可消除進食過程中的飼料遺灑，提供更準確和可重復的結果。料斗連接到高精度質量監測模塊（Precision Mass Monitors）MM-2，高分辨率稱重傳感器實時測量大小鼠的進食量和攝食行為，可以測量微吃事件（micro-eating event）。
標準配置為1個飼料漏斗。
可以配置2個飼料斗分別承裝2種不同飼料，便于進行食物偏好實驗應用。
使用可編程訪問控制模塊（Access Control Door），完成熱量控制實驗或配對進食研究。
1.3飲水監測模塊
Promethion Core系統配備高精度傳感器實時測量小鼠和大鼠的飲水消耗和飲水行為。
帶吸管的水瓶（Magnetic Mount Water Bottle with Sipper Tube）連接到MM-2稱重傳感器，用于實時監控液體。
可以可以配置2個飲水模塊，分別承裝不同的飲水。便于開展飲水偏好實驗。使用可編程訪問控制模塊（Access Control Door），完成熱量控制實驗或配對進食研究。
1.4 體重監測模塊
利用嚙齒類動物喜暗的習性，老鼠會不定期鉆入棲息隔間內睡覺，傳感器可自動監測到動物的體重。
對于體型較大動物，如肥胖基因基因老鼠，可選配專門Ob/Ob Habitat棲息籠式體重檢測單元。

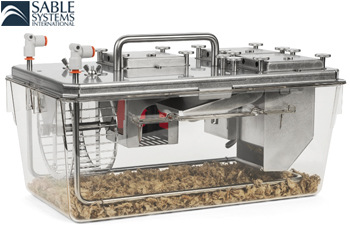

1.5 測試籠（home cage）
Sable公司提供多種功能模塊配置不同的大小鼠測試籠，用于能量代謝和行為分析的實驗。
小鼠呼吸代謝籠：標準配置包括籠體、空氣采樣歧管、跑輪以及食物/飲水/體重監測模塊。還可能包括食物或水門禁控制門、BXYZ總活動監測器模塊。
大鼠呼吸代謝籠：標準配置包括籠體、空氣采樣歧管、跑輪以及食物/飲水/體重監測模塊。還可能包括食物或水門禁控制門、BXYZ總活動監測器模塊。
行為表型研究鼠籠：可以全面測量動物的活動并進行攝食/飲水行為監控，與代謝測試籠壁，最大區別在于不含氣體采集多歧管。
GRID網格鼠籠：即群居飼養的動物攝入檢測 （Individual Food and Water Intake, GRID）籠，用于多只動物群體飼養時進行單個大鼠的攝食行為監控。一個籠為多達6只大鼠提供攝入行為的自動分析?？梢允褂肁C-2門禁控制門限制食物和水。應用包括攝入量、選擇、限制、比較飲食和晝夜節律研究。
1.6籠控制器（CC-2 Cage Controller）
Promethion Core系統采用CC-2籠控制器，將系統中測試籠配置的每種傳感器組件與Promethion Core數據收集和分析系統鏈接。
每個CC-2控制器帶有5個數字接口，即Wheel、Data 1 – 4，可同時連接跑輪控制、1-2個攝食監控、1-2個飲水監控單元、體重監控單元。

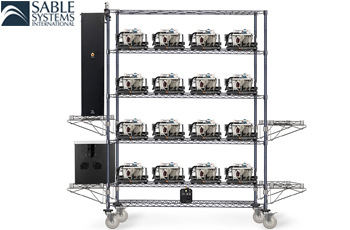

1.7儀器安裝鋼架（Instrument Rack）
用于安裝測試籠、CGF控制模塊、泵。分為8籠位和16籠位兩種規格。
1.8 數據采集以及分析軟件包
Promethion Live數據采集以及分析軟件包（Promethion Live Software Platform）包括兩個獨立的程序，MetaScreen用于數據采集，ExpeData用于數據分析?？梢栽诓煌嬎銠C上使用, 確保技術人員進行實驗的同時分析數據。只需一次性購買這個系統和一個軟件分析許可證,。
MetaScreen數據采集軟件
可控制最多128 個籠子中自動采集代謝、攝入和活動數據。包括攝食和飲水監測、進食控制、體重監測、環境監測、活動監測監測以及動物植入式生理遙測傳感器等，可任意組合。軟件可協調控制所有傳感器組件持續地記錄，所有傳感器的全部數據以一秒的頻率被存儲，數據實時同步形成単一的數據流。軟件界面簡單友好，能實時顯示數據，測試設置可以保存和調用。
ExpeData 數據分析軟件
ExpeData 自動分析腳本可以在數據集上運行，以生成自定義數據輸出，在幾分鐘內對多個數據集執行相同的分析。所有數據都以原始形式存儲，完全可追溯的。
Promethion IM-3接口模塊
Promethion IM3接口模塊為標準Promethion系統帶來了Promethion Core功能，將多個系統聯網起，以便通過集中式數據處理。IM3 允許通過筆記本電腦，手機或平板電腦查看實時數據并控制操作。允許遠程訪問實時數據，而無需在記錄過程中進入房間或干擾實驗。
2、可選組件（Optional Components）
2.1過程控制模塊（Access Control Unit）
通過軟件設定自動控制動物的攝食和飲水的時間、攝食和飲水的量。食物飲水門禁控制模塊
2.2跑輪（Running Wheel）運動監測模塊
跑輪活動監視器用于監控動物自愿在跑輪上的運動行為，自動記錄跑輪運轉的圈數、計算轉動速度和累計運動路程等，并實現與呼吸熵、氧氣消耗量及其他參數做同步分析。
可通過軟件設定定時關閉跑輪，防止動物運動過量。
輪子為不銹鋼制成，可高壓滅菌。
2.3動物XYZ 3D活動紅外監測模塊（3-Dimensional Infrared Beam Break Array）
紅外三軸光束活動監測單元，可實時監測并分析動物活動情況和直立行為，可獲得總活動量、行走路程、運動軌跡、位置圖等信息數據，數據分辨率是0.25cm。
可自定義小鼠在籠內8種行為（EFOOD, TFOOD, DWATER, TWATER, IHOME, THOME, LLNGE, SLNGE），自動統計這些行為出現的時間、時間點、持續時間、各個行為時間占比等；還可以自動進行行為轉移矩陣分析（Behavioral Transition Probability Matrix）。
BXYZ有兩種版本 - 用于小鼠籠的BXYZ-M和用于大鼠籠的BXYZ-R。對于同時使用小鼠籠和大鼠籠的實驗室，BXYZ-R 可以同時滿足兩種應用。
2.4 測試環境監測模塊（Environmental Sensor Array）
實時監控測試環境的溫度、濕度、光照、噪音、氣壓及人為活動的影響。

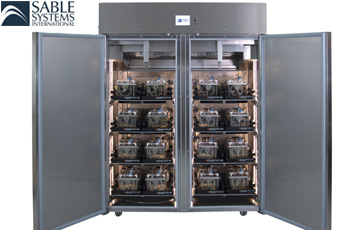

2.5 環境控制箱（Environmental Control Cabinet）
可通過觸摸屏設定控制箱體內的溫度和光照強度為實驗動物提供理想的實驗條件?？刂葡鋬?nèi)的數據同存儲在USB閃存盤中。
溫度設置范圍3℃ -50℃。光照設定范圍0-400LUX，可設置周期循環，模擬晝夜節律。
2.6 生理體征信號遙測模塊（Telemetry Bases）
Promethion Core具有能夠?qū)⒋x數據與遙測系統產生的快速信號相關聯的分辨率。 監測心率、血壓、體溫、血糖或其他遙測變量，并將這些數據與Promethion Core的高分辨率代謝和表型數據同步，以進行最全面的分析。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
8道氣流發生控制模塊 | Sable | CGF-08 | Each | 8-channel Flow Generator and Multiplexer (CGF) contains: GA-3 Gas Analyzers flow regulators Flow Control Pump; onboard computer; Promethion Live software platform | 詢價 |
16道氣流發生控制模塊 | Sable | CGF-16 | Each | 16-channel Flow Generator and Multiplexer (CGF) contains: GA-3 Gas Analyzers flow regulators Flow Control Pump; onboard computer; Promethion Live software platform | 詢價 |
甲烷氣體分析模塊 | Sable | GA-Meth | Each | Promethion Methane Gas Analyzer | 詢價 |
穩定同位素分析模塊 | Sable | GA- Isot | Each | Stable Isotope Gas Analyzer Continuous measurement of 13C and 18O isotopes in exhaled breath | 詢價 |
小鼠代謝測試籠 | Sable | Cage-3721 | Each | 3721 Mouse Cage standard configuration including: 2 cage tubs, cage lid with 3 accessory holes, air flow manifold with filters and tubing, an acrylic block and filter cover. Optional items including: food/water hopper, body mass bracket, running wheel. | 詢價 |
大鼠代謝測試籠 | Sable | Cage-4826 | Each | 4826 Rat Cage standard configuration including: 2 cage tubs, 2-piece cage lid with 3 accessory holes, air flow manifold, filters and tubing. Optional items including: food/water hopper, body mass bracket, running wheel. | 詢價 |
籠傳感器控制器 | Sable | CC-2CU | Each | CC-2 Cage Controller attaches cage sensors to the Promethion data collection system. | 詢價 |
高精度質量監測模塊 | Sable | MM-2 | Each | MM-2 Load Cell Mass Measurement Module for food, water or body mass monitoring | 詢價 |
飲水監測模塊 | Sable | DK- MU | Each | Water intake monitoring Module attached to MM-2 load cell for monitoring of liquid consumption | 詢價 |
帶吸管的飲水瓶 | Sable | MM-DKB | Each | Magnetic Mount Water Bottle with Sipper Tube | 詢價 |
食物攝入監測模塊 | Sable | FD- MU | Each | Food Intake Monitoring Module Promethion Core food hoppers are attached to an MM-2 load cell | 詢價 |
動物飼料料斗 | Sable | FD- HOP | Each | Magnetic Mount Food Hopper | 詢價 |
攝食飲水門禁控制模塊 | Sable | AC-2 | Each | AC-2 Access Control Module for Food Hopper or Water Bottle Access Control | 詢價 |
標準小鼠體重監測模塊 | Sable | BW-MU | Each | Body Mass Monitoring Module | 詢價 |
大型動物體重監測模塊 | Sable | BM-HAB | Each | Body mass and cage enrichment device for larger Rodents | 詢價 |
小鼠3D活動監測模塊 | Sable | BXYZ-M | Each | 3-Dimensional Infrared Beam Break Array for the mouse cage | 詢價 |
大鼠3D活動監測模塊 | Sable | BXYZ-R | Each | 3-Dimensional Infrared Beam Break Array for the rat cage | 詢價 |
小鼠跑輪 | Sable | RWL-M | Each | In-Cage Mouse Running Wheel for Monitoring the running wheel and calculating the distance and speed of travel | 詢價 |
大鼠跑輪 | Sable | RWL-R | Each | Rat Running Wheel for Monitoring the running wheel and
calculating the distance and speed of travel | 詢價 |
小鼠跑步機 | Sable | TREADM | Each | Sable Metabolic Treadmill for Mouse | 詢價 |
實驗環境監測模塊 | Sable | ESA | Each | Environmental Sensor Array (ESA) ESA measures sound,humidity, temperature,light, room occupancy, and barometric pressure | 詢價 |
8位環境氣候控制箱 | Sable | CAB-8 | Each | CAB-8 Environmental Control Cabinet providing environmental control for Promethion Core system | 詢價 |
16位環境氣候控制箱 | Sable | CAB-16 | Each | CAB-16 Environmental Control Cabinet providing environmental control for Promethion Core system | 詢價 |
8位籠系統安裝架 | Sable | Rack-08 | Each | 不銹鋼材質籠架 用于8位代謝籠及多通道氣體流量控制單元安裝 | 詢價 |
16位籠系統安裝架 | Sable | Rack-16 | Each | 不銹鋼材質籠架 用于16位代謝籠及多通道氣體流量控制單元安裝 | 詢價 |
訂貨指南
Promethion Core代謝行為表型分析系統用于實時監測實驗動物的在靜息狀態和活動狀態下能量代謝狀態。因此，應用方案中，監測代謝參數的同時還通常需關聯動物活動狀態監測數據。
為探索不同運動狀態下能量消耗情況，可引入代謝跑輪或跑步機模塊與代謝監測系統整合。
實際應用中可有以下配置套裝可供參考。
1）能量代謝監測系統：由呼吸熵測定、攝食/飲水/體重監控、XYZ三維活動監測三個功能模塊組成。
2）運動能量代謝監測系統：由呼吸熵監測模塊、攝食/飲水/體重監控加攝食飲水控制模塊、XYZ三維活動監測和動物跑輪或動物跑臺四個功能模塊組成。
3）能量代謝調控研究系統：由呼吸熵測定系統、攝食/飲水/體重監控加攝食飲水控制模塊、XYZ三維活動監測和環境氣候箱模塊四個功能模塊組成。
序號 | 應用套裝 | 貨號 | 套裝配置描述 | 報價 |
1-1 | 8通道小鼠代謝監測基礎套裝 | CGF-08-B | Promethion Core metabolic cage system (8 cages) includes: 8-channel Flow Generator and Multiplexer (CGF) 1套 3721 Mouse Cage 8套 CC-2 Cage Controller 8套 MM-2 Load Cell 24套 Water intake monitoring Module 8套 Food Intake Monitoring Module 8套 Body Mass Monitoring Module 8套 3-Dimensional Infrared Beam Break Array 8套 Environmental Sensor Array (ESA) 1套 不銹鋼材質8位籠架 1套 電腦工作站（國內采購） 1套 | 詢價 |
1-2 | 16通道小鼠代謝監測基礎套裝 | CGF-16-B | Promethion Core metabolic cage system (16 cages) includes: 16-channel Flow Generator and Multiplexer (CGF) 1套 3721 Mouse Cage 16套 CC-2 Cage Controller 16套 MM-2 Load Cell 32套 Water intake monitoring Module 16套 Food Intake Monitoring Module 16套 Body Mass Monitoring Module 16套 3-Dimensional Infrared Beam Break Array 16套 In-Cage Mouse Running Wheel 16套 不銹鋼材質16位籠架 1套 電腦工作站（國內采購） 1套 | 詢價 |
2 | 8通道小鼠運動能量代謝監測套裝 | CGF-08-S | 8通道小鼠運動能量代謝監測套裝 配置包括： CGF-08-B 1套 AC-2 Access Control Module 16套 In-Cage Mouse Running Wheel 8套 | 詢價 |
3 | 8通道小鼠代謝調控研究套裝 | CGF-08-CAB | 8通道小鼠能量代謝調控研究套裝 配置包括： 8-channel Flow Generator and Multiplexer (CGF) 1套 3721 Mouse Cage 8套 CC-2 Cage Controller 8套 MM-2 Load Cell 24套 Water intake monitoring Module 8套 Food Intake Monitoring Module 8套 Body Mass Monitoring Module 8套 3-Dimensional Infrared Beam Break Array 8套 Environmental Sensor Array (ESA) 1套 CAB-8 Environmental Control Cabinet 1套 CAB-8 Environmental Control Cabinet 1套 電腦工作站（國內采購） 1套 | 詢價 |
（更多方案及配置請咨詢客服）
-
了解更多Sable Promethion Core小動物代謝行為表型分析系統
能量代謝呼吸熵測定|跑輪/跑步機/自主活動監測
-
了解更多Ugo多通道小型嚙齒動物跑步機/小動物跑臺
大鼠跑臺Treadmill|小鼠跑步機
-
了解更多美國Starr大小鼠籠內活動跑輪
動物跑輪計數|運動功能/時間/里程
-
了解更多意大利Ugo大小鼠活動轉輪/跑輪
大小鼠跑輪|運動活動轉輪
-
了解更多PhenoMaster NG小動物能量代謝與行為表型分析系統
代謝VCO2/VO2呼吸熵監測|代謝跑輪/跑步機
-
了解更多意大利Tecniplast大小鼠代謝籠
糞便尿液收集|代謝監測
-
了解更多Indus RSM+小動物手術監護儀
心電血壓監測|血氧飽和度
-
了解更多MouseOX Plus小動物脈搏血氧監測儀
心率/脈搏舒張|呼血氧飽和度監測
-
了解更多大小鼠無創血壓計
大小鼠血壓監測|多通道檢測
